跟著現代藥品職業的迅速開展，藥品包裝的自動化程度越來越高，現在國內外都在活躍研制和對包裝組織進行不斷的更新和改善.在整條包裝線中吹塑組織是重要的環節，我國的泡罩機的吹塑組織主要分為氣壓推進和凸輪向上推進兩種.氣動間歇給進會對模具發生較大的沖擊、振動和磨損;凸輪向上推進的構造在全部運動進程中都要戰勝模具自重，并且還要有較好的裝置方位精度，假如裝置有差錯就會是模具閉合欠好或許受力過大，因而需要在滿足出產請求的前提下規劃非常好的組織來改善它們的缺乏.

    吹塑是一個間歇的機械運動，從運動特色上剖析，通常都是選凸輪的運動方式.因而凸輪組織體系規劃的好壞直接影響全部吹塑組織的受力，進而影響成型模具的壽數和作業效率.

    吹塑機具有強壯建模功用，能在Window、環境下實現的第一個機械三維LAD軟件，能夠經過數學模型建模得到對比精準的模型. ADAMS軟件是由美國機械動力公司開發的機械體系仿真軟件，是現在世界上最具威望、使用范圍最廣的體系動力學剖析軟件叫.它們之間經過同享的交流文件(.x_t)，將樹立的模型導入ADAMS中，最終實現對組織的動力學仿真剖析.本文聯系兩種軟件的長處完結對吹塑機組織的規劃和運動剖析.

1構造規劃

1. 1組織規劃

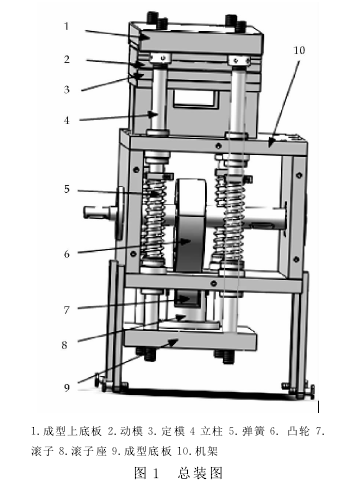

    本次規劃的吹塑機組織主要由一套模具、凸輪，滾子、繃簧和其他輔助件等組成，如圖1所示.

    傳統的滾子是向上運動，因為模具通常都對比重的，假如推進模具向上運動，這么凸輪就會戰勝較大的重力來完結運動.假如裝置方位有差錯，會呈現模具閉合欠好使吹塑漏氣或許會使運動超程使受力增大.在此規劃的組織中，凸輪推進滾子向下運動使模具閉合，繃簧的張力使模具別離.凸輪在全部運動進程中僅受繃簧的彈力.別的，在裝置時能夠超程裝置，這么超程發生的力會被繃簧吸收，然后削減其他組件受力，還能夠確保模具徹底閉合.

1.2作業原理

    將定模固定在機架上，動模固定在成型上底板上，成型上底板經過4根立柱與成型底板固定在一起構成剛性的全體，滾子經過滾子座與成型底板構成剛性的全體，這個能夠確保滾子、成型底板和動模同步運動.在運動進程中，凸輪勻速轉動，升程時推進滾子向下運動使模具閉合，繃簧處于最大拉伸狀況;凸輪的間歇運動給模具滿足的閉合停留時間，使加熱后的PPL在模具中完結吹塑成型;回程時繃簧收縮，在彈力的作用下使模具別離，在繃簧處于最小拉伸狀況，凸輪的間歇運動給模具滿足的別離停留時間，成型后的PPL被拉出去，這么完結了一次吹塑進程.

更多對于吹塑機組織的規劃與運動剖析，請重視東莞吹塑廠家的技術資料！

對該吹塑組織樹立繃簧和凸輪的數學模型，并在Solidwork、環境下聯系Excel更加精確地規劃出實體模型，在ADAMS中仿真得到運動曲線，經過剖析運動曲線和壓力角證實此吹塑組織的規劃滿足請求.又經過該組織在某企業的平板泡罩包裝機械上的實踐應用，證實該組織能夠按請求極好的完結作業任務.
